ГОСТ 20419-83 Материалы керамические электротехнические. Классификация и технические требования (с Изменениями N 1, 2, 3)

ГОСТ 20419-83 Материалы керамические электротехнические. Классификация и технические требования (с Изменениями N 1, 2, 3)МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

MКC 29.035.30

ОКП 34 9300

Дата введения 1985-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.01.83 N 429

3. Стандарт полностью соответствует СТ СЭВ 3567-82, стандартам МЭК 672-1-80, МЭК 672-3-84

4. ВЗАМЕН ГОСТ 20419-75 в части технических требований

5. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

6. ИЗДАНИЕ с Изменениями N 1, 2, 3, утвержденными в августе 1985 г. сентябре 1987 г. декабре 1988 г. (ИУС 11-85, 12-87, 3-89)

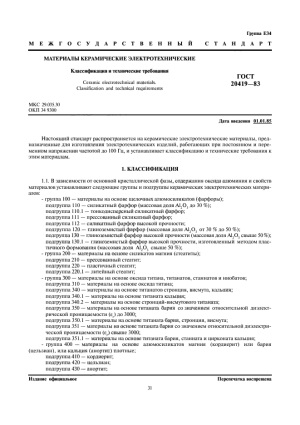

Настоящий стандарт распространяется на керамические электротехнические материалы, предназначенные для изготовления электротехнических изделий, работающих при постоянном и переменном напряжении частотой до 100 Гц, и устанавливает классификацию и технические требования к этим материалам.

1. КЛАССИФИКАЦИЯ

1. КЛАССИФИКАЦИЯ

1.1. В зависимости от основной кристаллической фазы, содержания оксида алюминия и свойств материалов устанавливают следующие группы и подгруппы керамических электротехнических материалов:

— группа 100 — материалы на основе щелочных алюмосиликатов (фарфоры);

подгруппа 110 — силикатный фарфор (массовая доля АlО до 30%);

подгруппа 110.1 — тонкодисперсный силикатный фарфор;

подгруппа 111 — прессованный силикатный фарфор;

подгруппа 112 — силикатный фарфор высокой прочности;

подгруппа 120 — глиноземистый фарфор (массовая доля АlО от 30% до 50%);

подгруппа 130 — глиноземистый фарфор высокой прочности (массовая доля АlО свыше 50%);

подгруппа 130.1 — глиноземистый фарфор высокой прочности, изготовленный методом пластичного формования (массовая доля АlО свыше 50%);

— группа 200 — материалы на основе силикатов магния (стеатиты);

подгруппа 210 — прессованный стеатит;

подгруппа 220 — пластичный стеатит;

подгруппа 220.1 — литейный стеатит;

— группа 300 — материалы на основе оксида титана, титанатов, станнатов и ниобатов;

подгруппа 310 — материалы на основе оксида титана;

подгруппа 340 — материалы на основе титанатов стронция, висмута, кальция;

подгруппа 340.1 — материалы на основе титаната кальция;

подгруппа 340.2 — материалы на основе стронций-висмутового титаната;

подгруппа 350 — материалы на основе титаната бария со значением относительной диэлектрической проницаемости () до 3000;

подгруппа 350.1 — материалы на основе титаната бария, стронция, висмута;

подгруппа 351 — материалы на основе титаната бария со значением относительной диэлектрической проницаемости () свыше 3000;

подгруппа 351.1 — материалы на основе титаната бария, станната и цирконата кальция;

— группа 400 — материалы на основе алюмосиликатов магния (кордиерит) или бария (цельзиан), или кальция (анортит) плотные;

подгруппа 410 — кордиерит;

подгруппа 420 — цельзиан;

подгруппа 430 — анортит;

— группа 500 — пористые материалы на основе алюмосиликатов магния;

подгруппы 510-512 — материалы на основе алюмосиликатов магния пористые термостойкие;

подгруппа 520 — высококордиеритовый материал пористый;

подгруппа 530 — высокоглиноземистый материал пористый термостойкий;

— группа 600 — глиноземистые материалы (муллито-корундовые);

подгруппа 610 — глиноземистый материал (массовая доля АlО от 50% до 65%);

подгруппа 620 — глиноземистый материал (массовая доля АlО от 65% до 80%);

подгруппа 620.1 — глиноземистый материал (массовая доля АlО от 72% до 77%);

— группа 700 — высокоглиноземистые материалы (корундовые);

подгруппа 780 — высокоглиноземистый материал (массовая доля АlО от 80% до 86%);

подгруппа 786 — высокоглиноземистый материал (массовая доля АlО от 86% до 95%);

подгруппа 786.1 — высокоглиноземистый материал (массовая доля АlО от 86% до 95%) и оксиды переменной валентности;

подгруппа 795 — высокоглиноземистый материал (массовая доля АlО от 95% до 99%);

подгруппа 799 — высокоглиноземистый материал (массовая доля АlО свыше 99%).

(Измененная редакция, Изм. N 3).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Материалы керамические должны изготовляться в соответствии с требованиями настоящего стандарта по технологической документации, рецептуре, утвержденным в установленном порядке.

2.2. Нормы и требования керамических материалов должны соответствовать указанным в табл.1-3 и отмеченным знаком *.
